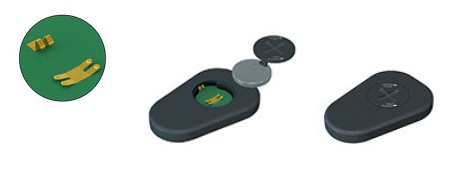

Zróżnicowana gama styków firmy Keystone do baterii pastylkowych w obudowach montowanych powierzchniowo (SMD) zapewnia szeroką elastyczność projektową, umożliwiając ekonomiczne i niezawodne połączenia w samodzielnych przedziałach bateryjnych. Produkty są przeznaczone do zastosowań w kompaktowych urządzeniach przenośnych, takich jak piloty zdalnego sterowania, breloki samochodowe, osobiste urządzenia medyczne, timery cyfrowe oraz inne aplikacje konsumenckie i przemysłowe.
Styki są wykonane ze stali nierdzewnej pokrytej złotem, co zapewnia niską rezystancję kontaktową oraz umożliwia bezproblemowy montaż metodą lutowania rozpływowego (reflow), gwarantując trwałe połączenie lutowane. Odpowiednio dobrana siła sprężystości styków kompensuje różnice w wysokości baterii, zapewniając stabilne i niezawodne połączenie elektryczne.
Styki Keystone są kompatybilne z bateriami pastylkowymi o średnicy od 12 mm wzwyż.
Styki Dodatnie:
-
Dla wysokości ogniwa do 3,2 mm – Nr kat. 120TR
-
Dla wysokości ogniwa 3,2–5,0 mm – Nr kat. 110TR
-
Dla wysokości ogniwa powyżej 5,0 mm – Nr kat. 122TR
Styki Ujemne:
-
Dla średnic ogniw 11,6–16 mm – Nr kat. 118TR
-
Dla średnic ogniw 20 mm i większych – Nr kat. 112TR
